A Hörmann LineaMatic H tolókapu-meghajtás leírása

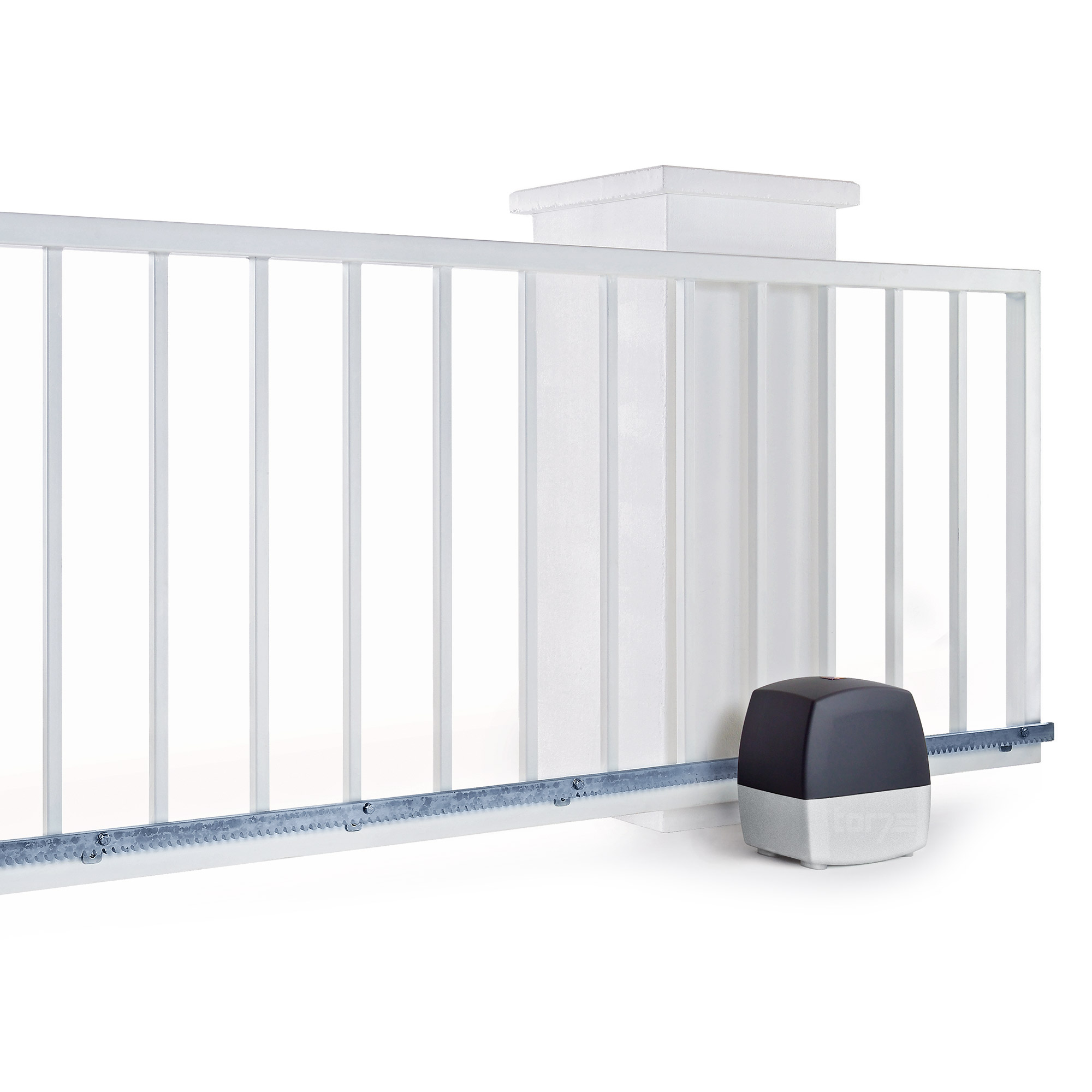

A LineaMatic H 1200 N húzó-/tolóerővel és akár 1400 N csúcserővel büszkélkedhet. Ez lehetővé teszi 1-10 méter hosszú és legfeljebb 3 méter magas kocsibeálló- és udvarkapuk elektromos nyitását és zárását. Nagyobb, talajvezérelt vagy konzolos kocsibeállókapukhoz és kereskedelmi alkalmazásokhoz is alkalmas. A meghajtás rádióberendezés nélkül kerül szállításra. Szükség esetén azonban bármelyik Hörmann vevőegység külsőleg csatlakoztatható és kompatibilis kézi adóval vezérelhető.
Szállítási terjedelem
- LineaMatic H tolókapu-meghajtás
- Teljes vezérlőrendszer a zárható meghajtóházba integrálva
- Hörmann mágneses tartók tolókapu-meghajtásokhoz végálláskapcsolóként
- Hörmann alaplap LineaMatic H tolókapu-meghajtásokhoz
- Hörmann tartozéktáska LineaMatic H tolókapu-meghajtáshoz
- egyszerű vészkioldás
- Szerelőelemek
- 1 db összeszerelési útmutató és 1 db kapcsolási rajz
Biztonsági készlettel együtt kiválasztva:
- Dinamikusan tesztelt, 2 vezetékes Hörmann egyirányú fénysorompó EL 301 (biztonsági készlettel)
- Hörmann SLK LED jelzőlámpa sárga 24 V (biztonsági készlet kiválasztásakor)
Megjegyzés: A kaput és a meghajtást összekötő fogasléces meghajtások nem részei a szettnek. Ezek minden Hörmann tolókapu-meghajtás elengedhetetlen részét képezik. Ezért, ha még nem rendelkezik velük, kérjük, rendelje meg a fogasléces meghajtásokat is egyúttal.
Fogasléc- és fogaskerék-kiválasztás
Különböző típusú fogasléc-rendszerek alkalmasak tolókapukra való felszerelésre. A műanyag vagy acél fogasléc-rendszer választása a rögzítési lehetőségektől és az Ön személyes preferenciáitól függ. Ezért a fogasléc-rendszerek nem részei a szállítási terjedelemnek, külön kell megvásárolni őket. A kapu aljára vannak felszerelve. A fogasléc-rendszer megfelelő beállításához azonban a csomag tartalmaz egy szerelési segédletet.
Alkalmas Hörmann fogasléces fogaskerekek és tartozékok:
- Hörmann acél fogasléc tolókapu-meghajtásokhoz, 1 m hosszú, 12 mm vastag
- Hörmann rögzítőkonzol acél fogasléchez és fogaskerékhez
- Hörmann műanyag S6 állvány, felülről rögzíthető
- Hörmann műanyag V6 állvány, alsó rögzítésű
- Hörmann rögzítőanyag V6 és S6 műanyag állványhoz
Erős kapunyitó nagy tolókapukhoz

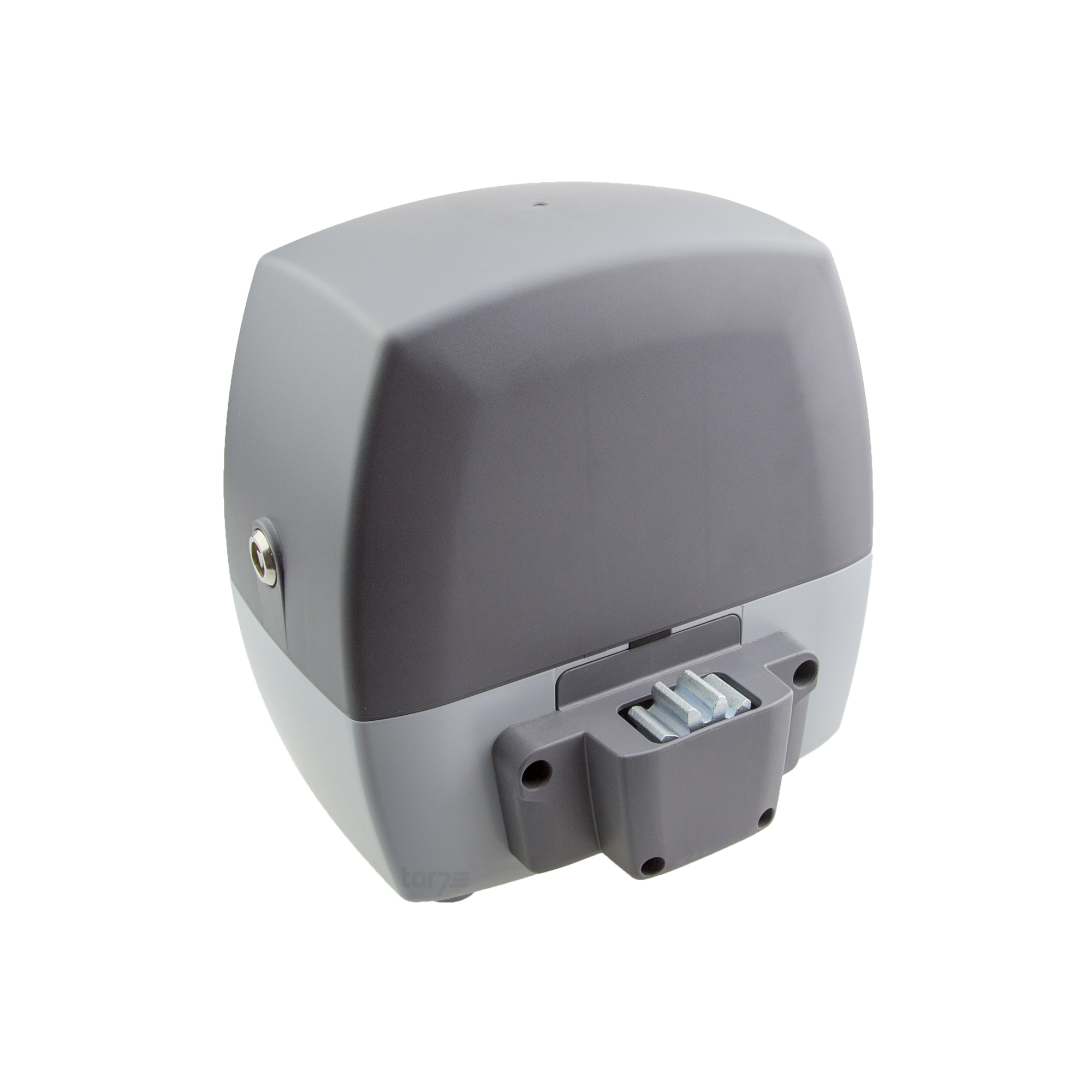

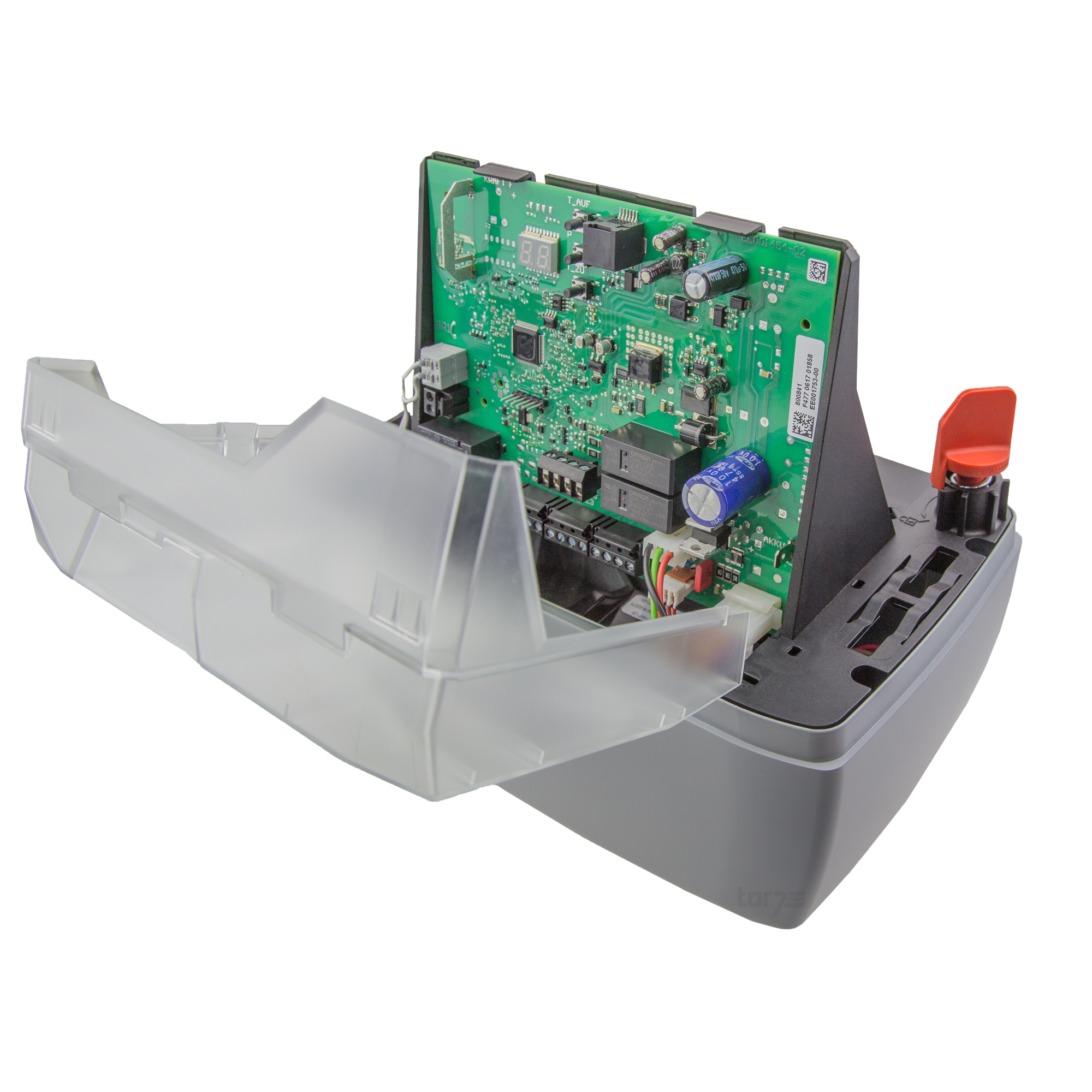

A nagy működtetőerő nagyobb, fagymentes, tömörített B25 vagy C25 betonból készült alapot igényel, amelybe a mellékelt acéllemezt speciális, nagy teherbírású horgonyokkal szakszerűen rögzítik. Egy forgó meghajtó fogaskerék mozgatja a kapuhoz rögzített fogasléceket is. Mivel a kódbillentyűzeteket, kulcsos kapcsolókat vagy ujjlenyomat-olvasókat gyakran használnak a kapumeghajtások vezérlésére kereskedelmi környezetben, a LineaMatic H rádióvevő és távirányító nélkül kerül szállításra. A robusztus, présöntvényből készült cink meghajtóház tartalmazza a motort és a LineMatic vezérlőpanelt (rádióvevő nélkül).
A szállítási terjedelem része a Hörmann tolókapu-meghajtásokhoz való mágneses tartó , a kiegészítő rögzítőelemek, valamint – biztonsági készlet esetén – egy Hörmann EL 301 egyirányú fotocella és egy figyelmeztető lámpa. A könnyen érthető telepítési útmutató segítségével az automata kocsibeálló kapunyitó professzionális telepítése és üzembe helyezése egyszerű.
A LineaMatic H 1200 N húzó- vagy tolóerőt, valamint akár 1400 N csúcserőt tesz lehetővé. Ezért alkalmas 1,3–10 méter hosszú és legfeljebb 3 méter magas kocsibeálló kapuk elektromos nyitására és zárására is. A súlyhatár konzolos tolókapuk esetén 600 kilogramm, padlóvezérelt redőnykapuk esetén pedig 800 kilogramm.
Megjegyzés: A LineaMatic meghajtás nem alkalmas emelkedő vagy süllyedő tolókapu-rendszerekhez.
A szél és az időjárás nem károsíthatja sem a cinköntvényből készült, magasságban állítható meghajtóházat, sem az üvegszálerősítésű műanyagból készült, zárható házfedelet.
Mindhárom tolókapu-meghajtás, a LineaMatic/LineaMatic P és a LineaMatic H, egy kiegészítő menüvel van felszerelve, amely többek között a sebesség növelésére is használható. Ezekhez a „Bővített menükhöz” csak szakképzett személyzet férhet hozzá, mivel biztonsággal kapcsolatos beállításokat tartalmaznak. A gyári beállítások módosítása után erőmérést kell végezni. A törvényileg előírt maximális erőket tilos túllépni.
Műszaki adatok
| Kapu szélessége: | max. 10000 mm, min. 1300 mm |
| Kapuszárny magassága: | maximum 3000 mm |
| Célsúly talajvezérelten: | maximum 800 kg |
| Konzolos kapu súlya: | maximum 600 kg |
| Kapuciklusok (nyitás/zárás) naponta/óránként: | maximum 40/10 |
| kereskedelmi használatra: | Igen |
| Hajtómű fogaskerék: | 4 mm-es modul, egyenes fogazatú |
| Motor: | 24 V-os egyenáramú hajtóműves motor |
| Hálózati kapcsolat: | 230 V – 240 V AC |
| Névleges erő: | 280 É |
| maximális húzó- és nyomóerő: | 1400 É |
| Maximális kapusebesség: | kb. 150 mm/s |
| Készenlétben lévő: | < 1 watt |
| Ház: | Cinköntvény és időjárásálló műanyag |
| Hőmérséklet-tartomány: | -20 °C és +60 °C között |
| A hajtás védelmi osztálya: | IP44 |
| mágneses végálláskapcsoló: | Igen |
| Automatikus adagolás: | Igen, fénysorompóval együtt |
| Csatlakoztatható biztonsági eszközök: | maximum 3 |
A BiSecur termékcsalád rádiós távirányítású vezérléséhez ajánlott alkatrészek
Elvileg minden Hörmann rádióvevő csatlakoztatható a LineaMatic H-hoz, beleértve a régebbi modelleket is, régebbi frekvenciákkal és rádiószabványokkal. Ez különösen akkor lehet hasznos, ha már rendelkezik más garázskapu- vagy ipari kapunyitókkal, és az új tolókapu-nyitóját szeretné integrálni azokkal.
Egyébként érdemes egy modern, 868 MHz-es BiSecur vevőegységet és egy kompatibilis kézi adóegységet választania. Javasoljuk a Hörmann 5 csatornás, kétirányú ESE BiSecur vevőegységet és a Hörmann HS 5 BiSecur kézi adóegységet, texturált fekete kivitelben. Ez a kombináció nemcsak a kapu aktuális helyzetét teszi lehetővé anélkül, hogy a kapura nézne, hanem egy Hörmann BiSecur Gateway LAN/WLAN (cikkszám: 4511701) vagy a Hörmann homee Brain alapegységgel (cikkszám: 4510101) együtt a tolókapu-meghajtás okostelefonon/táblagépen és alkalmazáson keresztüli vezérlését is.
LineaMatic jellemzői és felszereltsége:
- A kapu részleges nyitása gyalogos átjáróként beállítható
- Automatikus kapuzárás (állítható, fénysorompó szükséges)
- Biztonságos tolatás akadályok esetén: a „kapu nyitva” véghelyzetig vagy részleges tolatás (beállítható)
- További biztonsági eszközök egyszerű csatlakoztatása (pl. záróél-védelem, fénysorompó stb.)
- A vészkioldó nagyon könnyen használható.
- Állítható lágyindítás és lágyleállítás a kapu csendes és biztonságos működtetéséhez
- Lassú, állítható menetsebesség a kíméletes működtetéshez
- állítható erőhatároló
- mágneses végálláskapcsoló
- Biztonságos akadályérzékelés és automatikus kikapcsolás
A Hörmann garázskapuk és a Hörmann meghajtások külön-külön és egységként is az EN 13241-1 európai szabvány szerint tanúsítottak, és természetesen TÜV-vizsgálaton is átestek. Egy Hörmann tolókapu-meghajtással a legmagasabb szintű meghajtástechnikát és megbízható minőséget választja.
